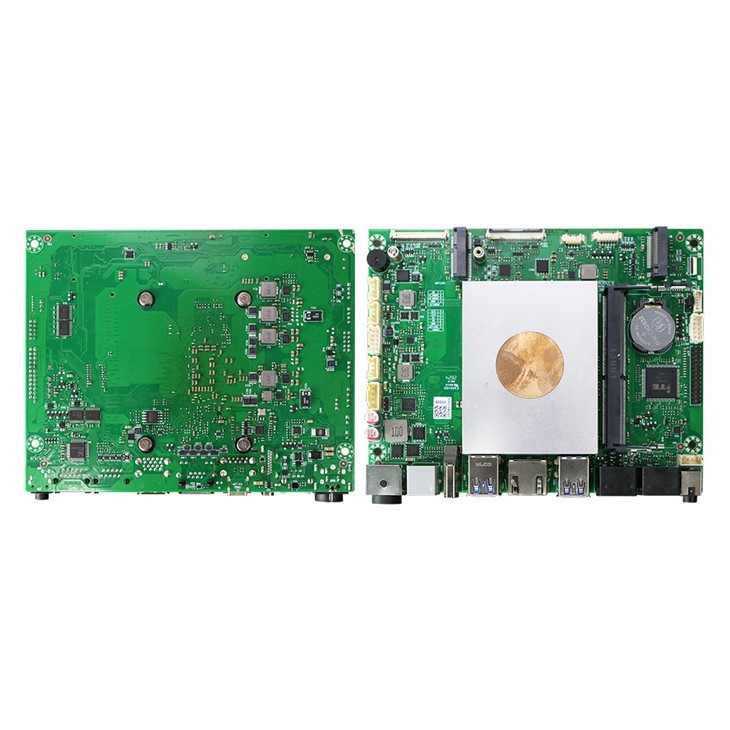

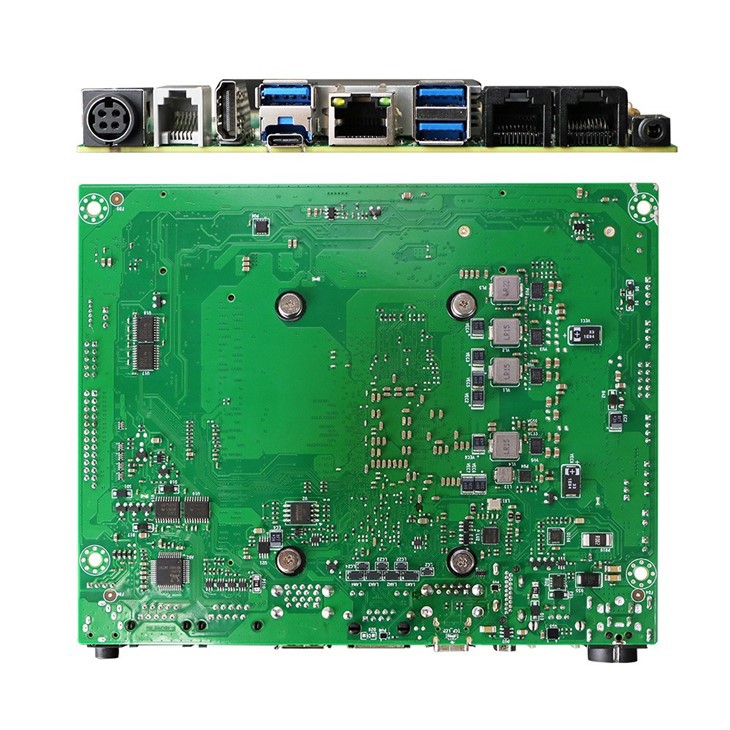

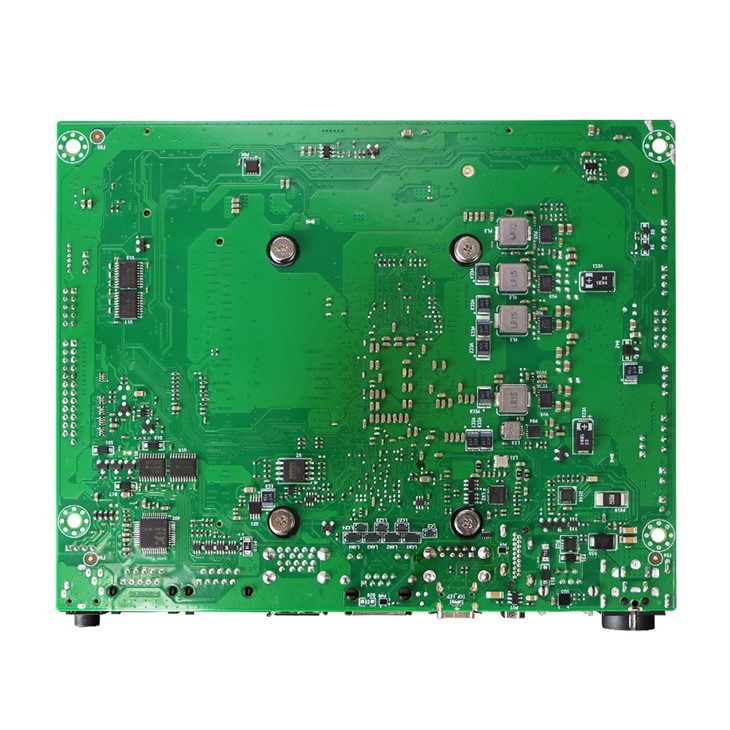

Bo mạch chủ công nghiệp nhúng ngày 13 tháng 12 H-ADLP02
Dựa trên nền tảng lõi thế hệ Intel 12/13
2 khe cắm bộ nhớ mở rộng SO-DMM DDR4, hỗ trợ lên tới 64GB
Giao diện 1 M.2 Key-E 2230, Mở rộng mô-đun Wi-Fi + BT
1 M.2 Giao diện Key-M, Mở rộng mô-đun lưu trữ thích ứng NVME/SATA
Hỗ trợ đầu ra hiển thị HDMI/EDP
1 10/100/1000m Ethernet
Mở rộng tối đa 10 USB, 4 com
Nguồn điện DC 12/24V
Gửi yêu cầu
Product Details ofBo mạch chủ công nghiệp nhúng ngày 13 tháng 12 H-ADLP02
Các bo mạch chủ công nghiệp nhúng H-ADLP02 có loạt Core-U/P thế hệ Intel 12/13. Nó hỗ trợ lên tới 32GB DDR 4 3200 MT/S bộ nhớ SO-DIMM và bao gồm nhiều tùy chọn kết nối như HDMI+EDP+EDP cho màn hình ba, 4 x USB3.0 hoặc 3x USB 3.0+1 x Nó cũng hỗ trợ Wake trên LAN, không có hướng dẫn đĩa và khả năng tự động bật. Bo mạch chủ này phù hợp cho các ứng dụng khác nhau bao gồm bán lẻ, ki-ốt tự phục vụ, máy móc tất cả trong một và hệ thống kiểm soát công nghiệp.
H-ADLP02
| Bộ xử lý | Intel® 12th/13th Alder Lake/Raptor Lake Processor (hỗ trợ Sê -ri U/P) |
| Chipset | Intel Soc |
| Bộ điều khiển hiển thị | Bộ điều khiển hiển thị UHD tích hợp Intel CPU |
| Hiển thị cổng | HD+EDP+EDP Hỗ trợ Hiển thị ba Độ phân giải tối đa HDI 4096X2160@30Hz Độ phân giải tối đa EDP 1920*1080@60Hz |
| Ký ức | Khe khe ram 1*ddr4, tối đa 32 gb |
| Kho | 1xsata3.0, 1xm .2 2242/2280 giao diện hỗ trợ SSD với SATA/NVME |
| Âm thanh | IO phía sau hỗ trợ hai-một trong một trong một, hỗ trợ kênh hai kênh 2W/8Ω, 3W/4Ω và đầu ra bộ khuếch đại |
| LAN | 1xRJ45 Gigabit Ethernet Port RTL8111H |
| USB | Phía sau IO: 4 x USB3.0 (hai lớp USB 3.0 loại-A) hoặc 3x USB 3.0+1 x Type-C Onboard: 1x 2*5pin wafer, 2x 1*1pin wafer, edp1, edp2 giao diện tích hợp 3 giao diện USB2.0, tổng cộng 11 USB có thể được mở rộng |
| Cổng song song | 1 lpt 2*13pin cổng song song |
| Com |
4 cổng nối tiếp rs232 |
| Xe buýt mở rộng | 1 M.2 Key-M (SATA/PCIE X2 thích ứng) 1 M.2 Key-E (PCIe X 1+ tín hiệu USB2.0) |
| Các cổng khác | 1x f_panel, 1x sata_conn (fpc), 1x cpu_fan, 1x prt_cash |
| Nhiệt độ & độ ẩm | Nhiệt độ và độ ẩm lưu trữ: -20 ~ 75 độ 10%~ 90%, không phụ thuộc Nhiệt độ làm việc và độ ẩm: 0 ~ 60 độ 10%~ 90%, không áp dụng |
| Hệ điều hành | Windows 10/11, Linux |
| BIOS | Ami Uefi Bios |
| Chức năng khác | Xem Dog, Không khởi động đĩa, Network Wake Up, On On, Startup Startup |
| Cung cấp điện | DC-IN 12V |
| Kích thước PCB | 151mm*120mm (l*w) |
| Người mẫu | CPU | LVD | EDP | HD | VGA | LAN | USB | Com | M.2 | Loại-C | |
| 3.0 | 2.0 | ||||||||||
| HN-1215D14-2E | 1215U |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1235D14-2E | 1235u |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1315D14-2E | 1315u |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1215D14-T2E | 1215U | / |
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
| HN-1235D14-T2E | 1235u |
/
|
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
| HN-1315D14-T2E | 1315u | / |
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
Chú phổ biến: Bo mạch chủ công nghiệp nhúng ngày 12 tháng 12 H-ADLP02, Trung Quốc, nhà cung cấp, nhà sản xuất, nhà máy, bán buôn, mua, giá cả, giá rẻ, để bán, được sản xuất tại Trung Quốc
